ローパス・ハイパスフィルタ(LPF・HPF)の抵抗(R)・コンデンサ(C)の値で5Vで安定して発振できた「2SC2366」を使用
「2SC1815」は5Vでは音量が小さく9Vは普通に動作
5KΩのボリュームは小型のスイッチ付きを使用
出力(OUT)はLPFの中点から取り出し、CRのLPFの2段構成
一段目と2段目からレコーダーへスイッチ切り替えで音量の大小を選択

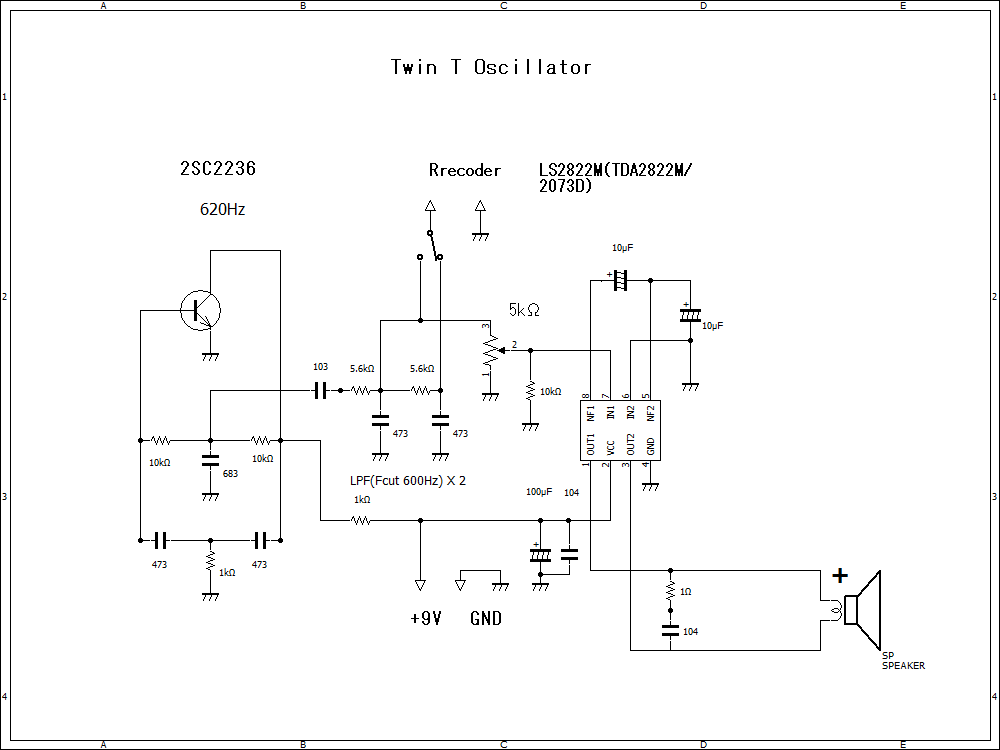

Twin-T-Oscillatorの回路図(Schematic)
